Productinformatie

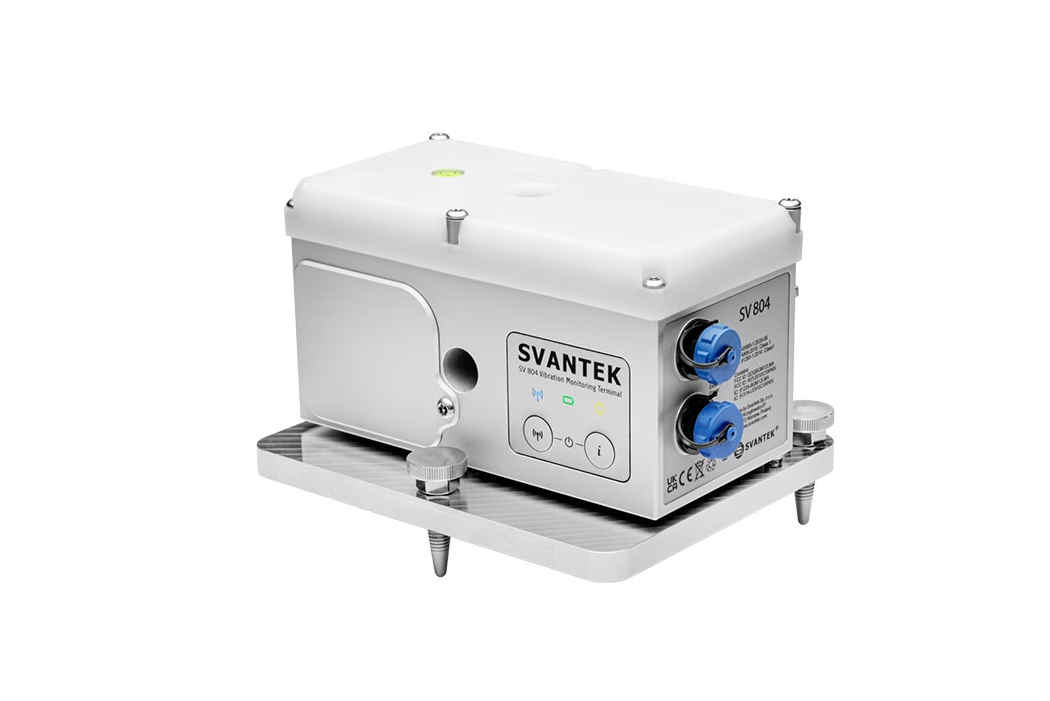

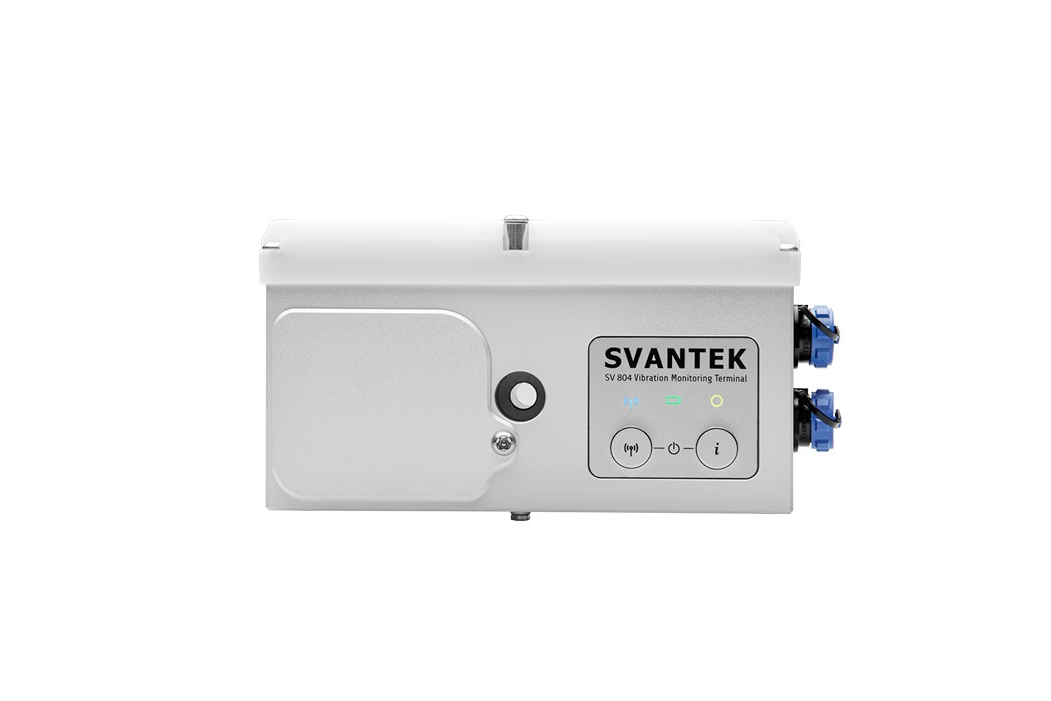

SV 804 – Draadloze triaxiale SBR trillingsmonitor voor gebouwen & constructies

De SV 804 is een autonome monitoringsoplossing voor structurele trillingen in gebouwen, infrastructuur en technische constructies. Dankzij het compacte ontwerp kan dit systeem met slechts één schroef direct op een wand of constructie worden bevestigd. Deze methode is ideaal voor snelle, veilige plaatsing, zelfs op moeilijk bereikbare locaties.

Met automatische detectie van trillingen, real-time waarschuwingen en directe synchronisatie met het SvanNET cloudplatform levert de SV 804 continue en betrouwbare bewaking zonder dat handmatige acties vereist zijn. Het apparaat voldoet eveneens aan de Nederlandse SBR richtlijnen voor trillingen.

Belangrijkste kenmerken

• Volledig geautomatiseerde cloudbewaking
  De SV 804 detecteert automatisch trillingen op basis van PPV-drempels en dominante frequentie. Met ingebouwde 4G-connectiviteit worden meetgegevens, overschrijdingen en rapporten automatisch gesynchroniseerd met SvanNET. Gebruikers ontvangen direct SMS- en e-mailmeldingen.

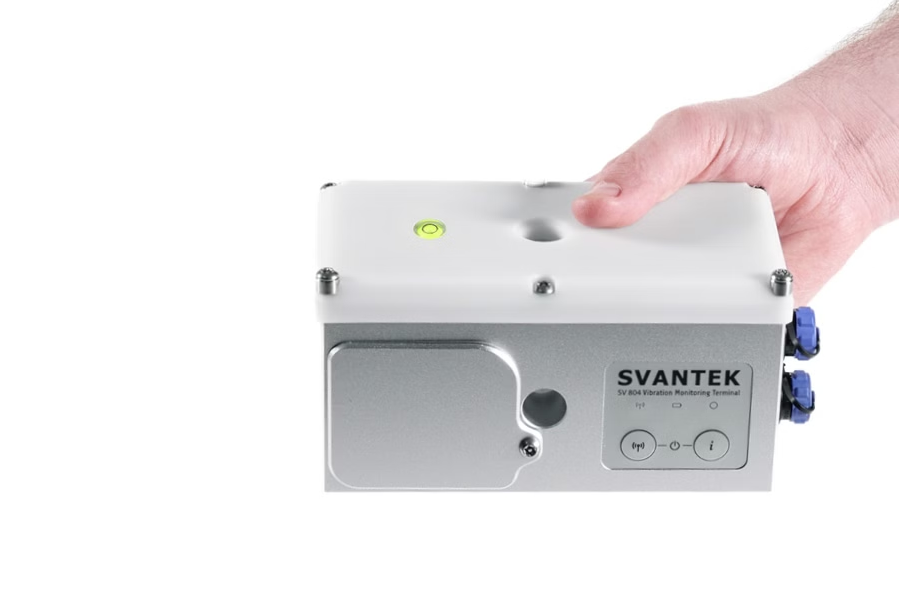

• Compacte direct-mount installatie
  Het robuuste ontwerp maakt montage met één hand mogelijk: één schroef, geen complexe opstelling. Plaatsing is mogelijk in elke oriëntatie.


• Autonoom vermogen voor langdurige inzet
  Met eenvoudig uitwisselbare batterijen draait de monitor tot 60 dagen autonoom. Voor langere projecten is er ondersteuning voor PoE (Power via Ethernet), externe DC-voeding en zonnepanelen, zodat volledig off-grid monitoring mogelijk is.


• Altijd verbonden: 4G, LAN & Bluetooth
  Naast de 4G-modem beschikt de SV 804 over LAN- en Bluetooth-connectiviteit, ideaal voor locaties met beperkte of geen mobiele dekking zoals tunnels, industriële installaties of ondergrondse constructies.


• Gecertificeerde precisie & diagnostische WAV-opnames
  De SV 804 is DIN 45669-1 klasse 1 gecertificeerd en levert de nauwkeurige metingen volgens internationale normen. De optie om ruwe WAV-signalen op te slaan maakt diepgaande analyse, validatie van gebeurtenissen en berekeningen van FFT- en 1/3-octaafspectra mogelijk.

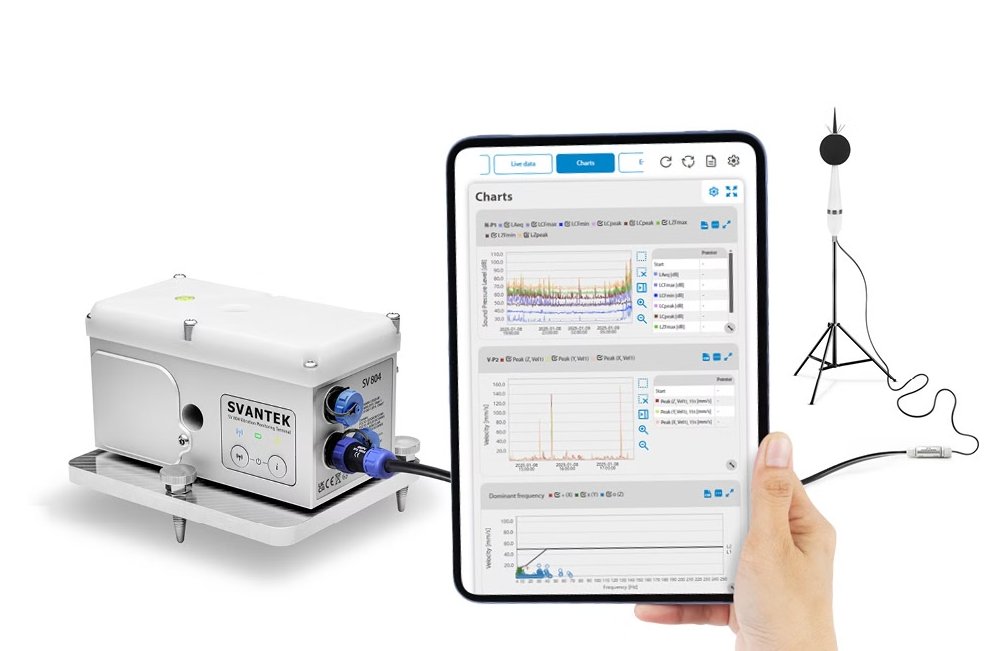

• Geluid & trillingen gecombineerd (4-kanaals systeem)
  In combinatie met de SV 303 Klasse 1 geluidsmonitor ontstaat een geïntegreerd 4-kanaals systeem dat synchroon trillingen en geluid meet. Alle meetgegevens kunnen centraal worden beheerd via SvanNET.

Toepassingen

• Bouw & infrastructuur: monitoring van trillingsimpact op gebouwen, bruggen, wegen en constructies.
• Industrie & mijnbouw: bewaking van machines, explosies, zwaar materieel en grondtrillingen.
• Historische en kwetsbare gebouwen: bescherming van cultureel erfgoed tegen schade.
• Milieu & beschermde gebieden: analyse van grondgebonden trillingen in natuur- en stiltegebieden.
• Woon- en werkomgevingen: beoordeling van trillingsniveau’s voor menselijk comfort.

Belangrijke specificaties

• Normen: SBR, DIN 45669-1, DIN 4150-3, BS 7385-2, ISO 4866 – Klasse1
• Sensor: Triaxiale geophone, 0,8 Hz – 500 Hz
• Meetbereik: 3 µm/s tot 100 mm/s RMS (uitbreidbaar tot 400 mm/s RMS)
• Analysemogelijkheden: PPV, dominante frequentie, RMS, VDV, 1/3-octaaf analyse, FFT
• Gegevensopslag: 32 GB interne geheugen + diagnostische WAV-opnames
• Connectiviteit: 4G-modem, LAN, Bluetooth®, GPS
• Voeding: Interne Li-ion batterij (tot 60 dagen), PoE, DC, extern batterijpack, zonnepaneel
• Behuizing: IP67-geclassificeerd, geschikt voor buitenopstellingen
• Afmetingen & gewicht: 171 × 85 × 83 mm, 1,7 kg inclusief batterij
